デジット製デジタルボルトメータ基板キット製作ﾚﾋﾞｭｰ

１　部品チェックでの感想

　�@　三端子　部品リスト７８０５　　現物は７８Ｍ０５
　　　取り付け方向に注意　基板のシルク印刷のヒートシンクを
　　　示す線が重要

　�A　カーボン抵抗　リストは１／４Ｗですが　現物はかなり
　　　１／８Ｗくらいの小ささなので、カラーコードが
　　　読みにくい　ルーペは必須

　�B　トランジスタは、外国製なので、型番に馴染みがない

　�C　ＴＬ４３１Ｃが、トランジスタと似ているのと
　　　部品リストの型番が単に４３１Ｌとなっているので注意

　�D　１９番のヘッダピンはすでに基板に実装済み


２　実装について


　�@　あらかじめ部品ごとに分類し、Ａ４の紙などにテープで

　　　とめてから、製作に取り掛かる方が、はかどるし
　
　　　間違いがなくていいと思います

　�@　基板は両面スルーホールになっているようです

　�A　基板が小さくまた、半田付けのラウンドの径も小さいので
　　　少し半田づけがしにくい

　�B　ＬＥＤは半田面に取り付け、部品面に半田付けなので
　　　注意が必要

　�C　トランジスタやリファレンスの取り付けは
　　　基板のシルク印刷の形に合わせて取り付ける　真ん中の足が奥になる

　�D　タクトＳＷの方向に注意　基板の穴に無理に足の幅を
　　　広げず入る方向に取り付ける

３　調整

　　�@　電源と測定の入力端子のプラスマイナスのリード線を合わせて
　　　　電源につなぎ、９Ｖ程度を印加する

　　�A　別途デジタルテスタ等で電源の電圧を測定し値を読む

　　�B　デジタルテスタの読みと同じになるように、作った基板上の
　　　　半固定ＶＲを回して、値を合わせる

　　
　　�C　私も製作後、再度部品の半田付け間違いがないか、極性間違いないかを
　　　　チェックして　電源と入力端子にリード線を半田付けし
　　　　そのリード線のプラス、マイナスを合わせてよじり
　　　　電源に接続　一発で約９．３４Ｖとかを表示しました

４　完成

　　　�@　表示にＬＥＤを使っているので、液晶よりは明るく
　　　　　見やすく、読みやすい
　
�A　供給電圧は、取り説では８Ｖから２０Ｖとなってますが
　　　　　一応４．５Ｖ程度からは動作するようですが、それ以下になると
　　　　　ＬＥＤが消灯してしまうので、使えなくなります

　　　　　一応動作用電源を別に用意しないと、可変電源のメータにした場合
　　　　　４．５Ｖ以下が表示しないので注意が必要

製作の前に部品を分類し、動かないように
セロテープで貼り付けた台紙

　抵抗、コンデンサは、値別に分けて
表示をしておく

ＣＰＵ　７８Ｋ9222を使用した、電圧計　　ＬＥＤ表示なので明るく見やすい

製作を頼まれましたので、作ってみました。　下の方にレビューを書いていますので
参考にしてください

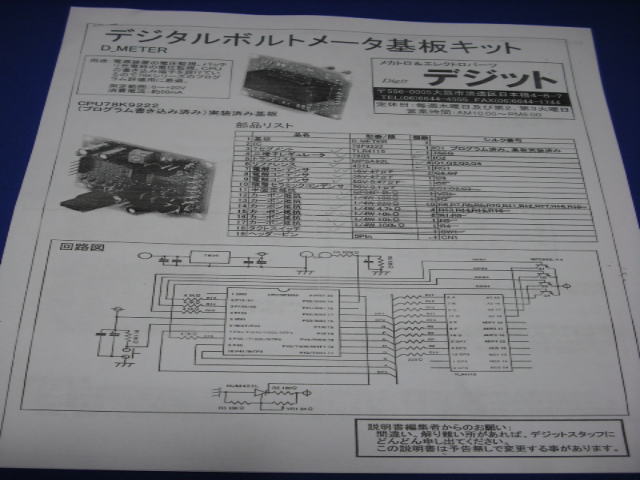

取り説　１面

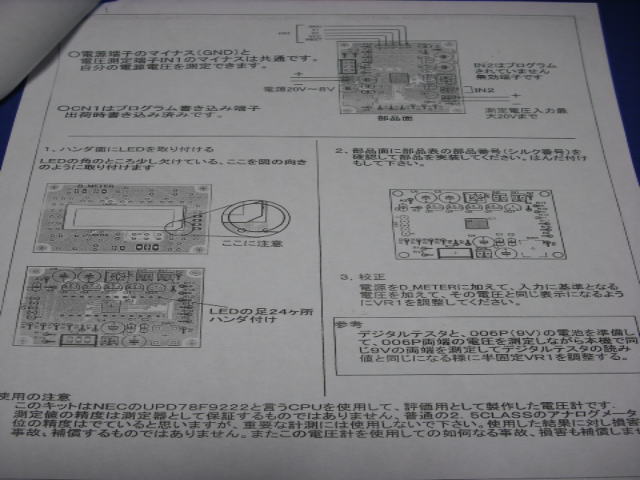

取り説２面

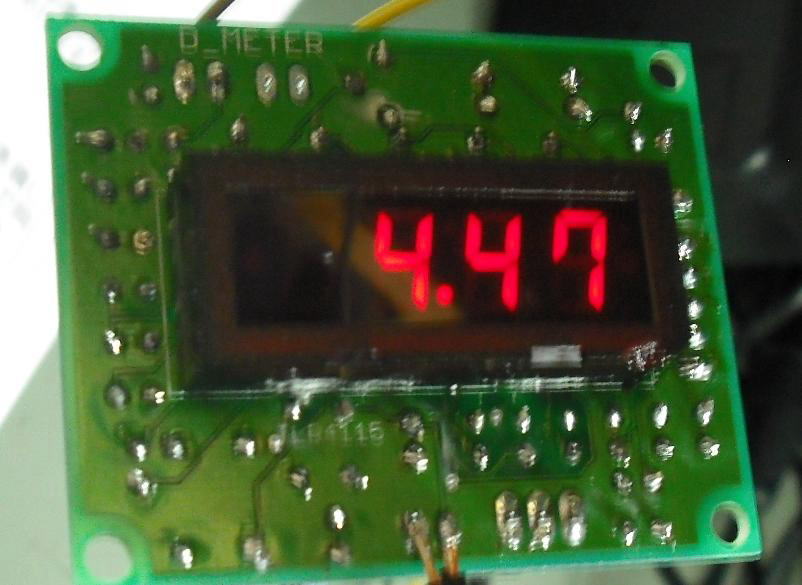

この電圧以下になると表示が消える

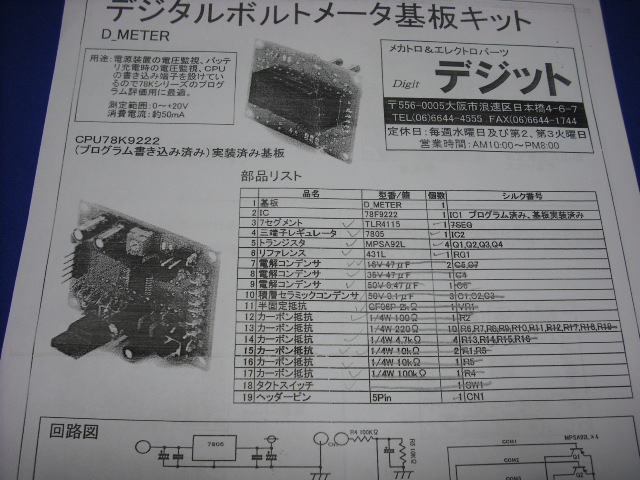

取り説、部品リスト面

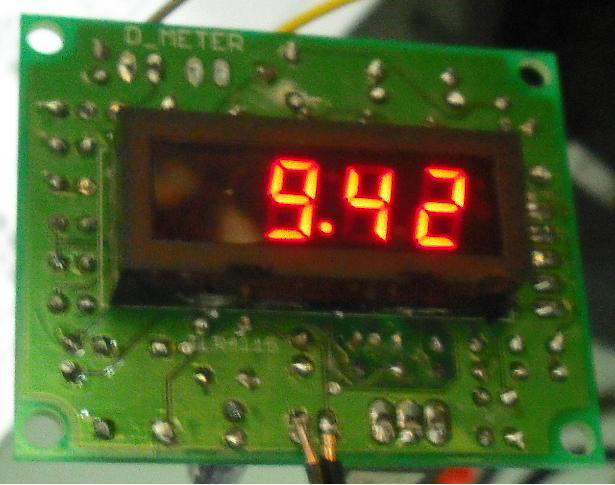

調整中で9.42Ｖを表示

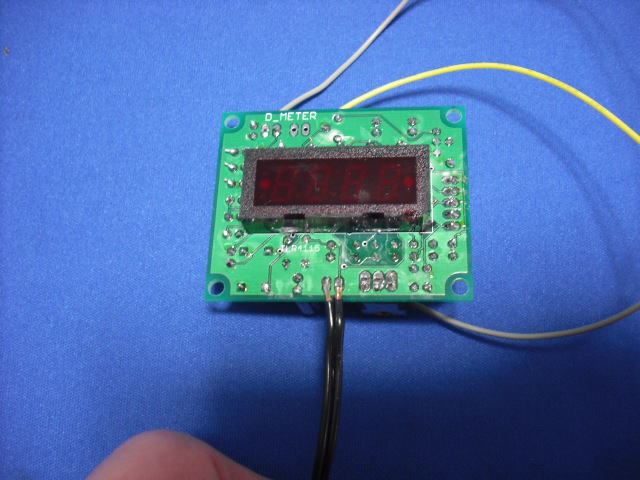

表示面　半田づけは裏で

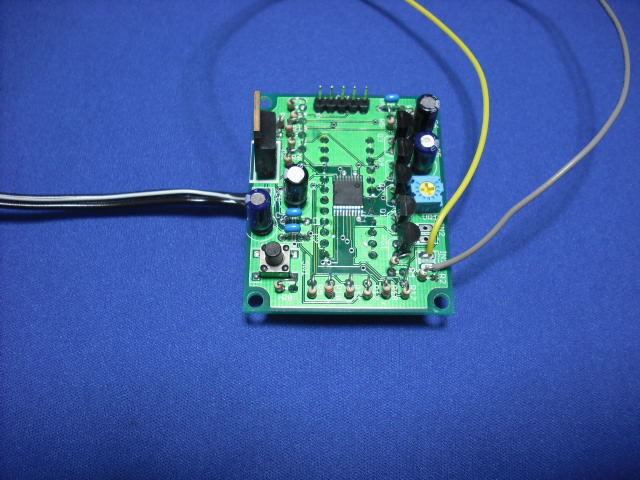

部品面

戻る

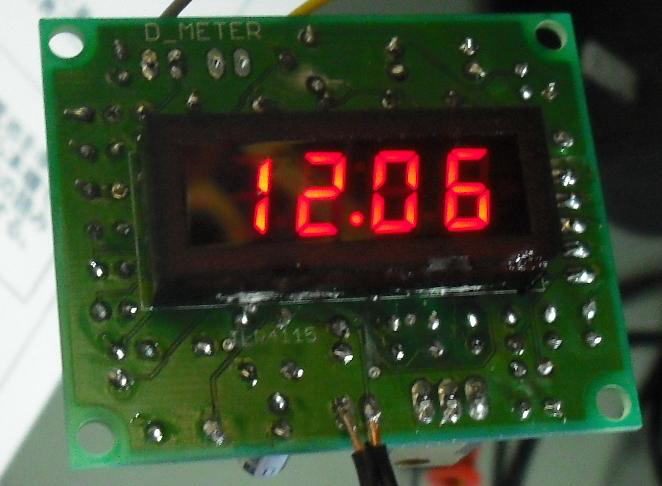

１２.06Ｖを表示中
