実験！
５０ＭＨｚ ツェップもどきアンテナ
エレメントの片方からのみ給電するタイプのアンテナで、昔から設置しやすいので
移動運用などで重宝されてます。 ただ、給電点のインピーダンスが高いので
同軸ケーブルを直接つなぐことができないので、マッチング回路が必要ということなので
実験してみました。

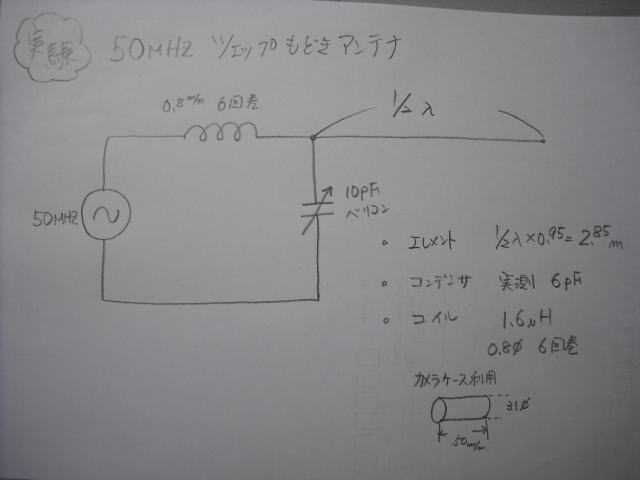

アンテナ関連の本を読むと、送信機とエレメントの間に、使う周波数に合う
直列共振回路を入れ、コイルとコンデンサの接続点にエレメントの一端を
つなぐ（色々な方法があるようですが、一番簡単な方法）と書かれていました
本当にマッチングするかと思い、室内で張れる ５０Ｍで実験してみました
部電部

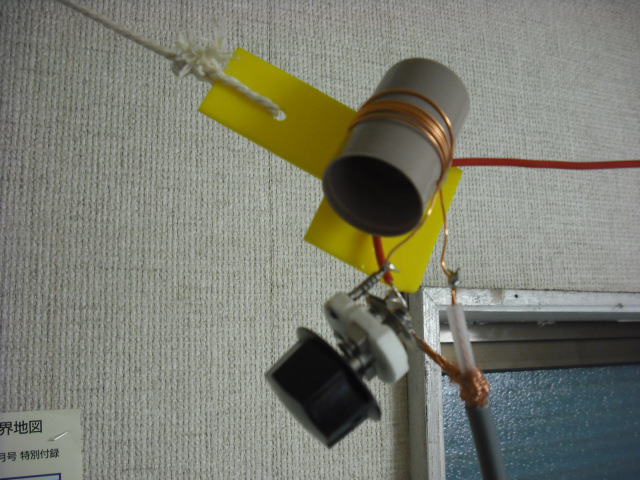

フィルムケースを利用して コイルを製作
コンデンサは実験なのでタイトバリコンを使用
５Ｄ２Ｖを直結

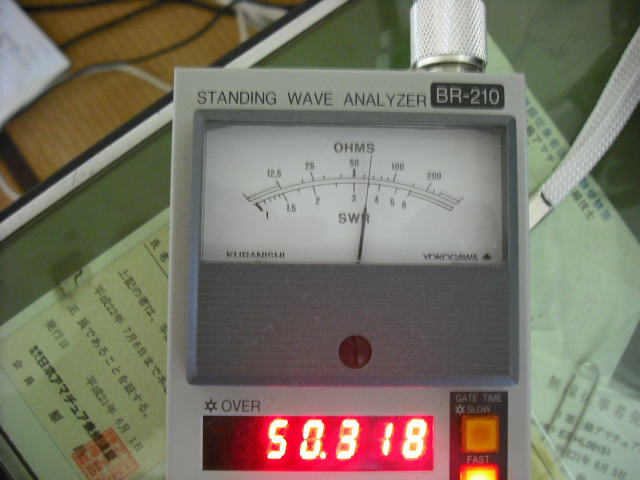

インピーダンスは６５オーム程度を示しました

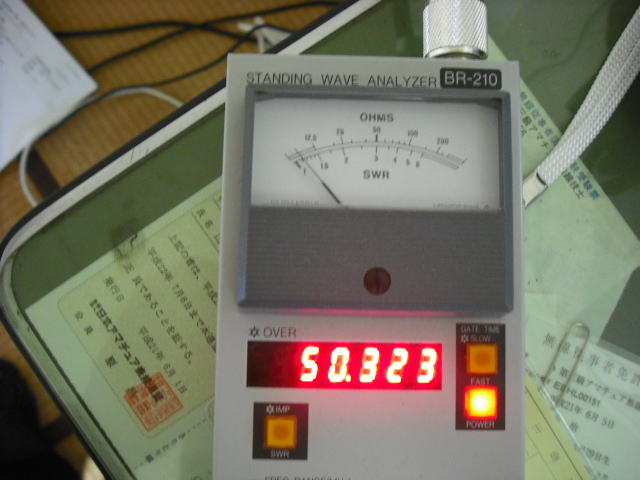

50.3Ｍで ＳＷＲ1.1
コイルは、フィルムの空ケースを利用
コイルの巻き数は
アンテナ解析ソフトのＭＭＡＮＡのオプションを使って計算してみました
コンデンサはとりあえずタイトバリコン
１０ｐＦを使ってみました
同調したときの実測は約６ｐＦ
コイルは1.6μＨ

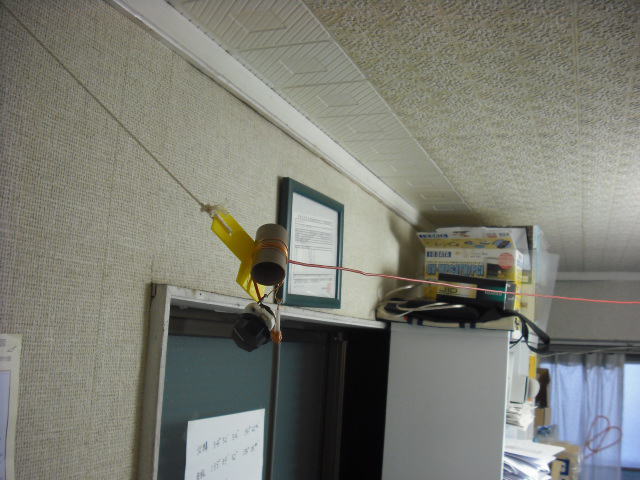

室内に仮設したところ
感想： 割と簡単に、いいＳＷＲ値が出たので、実験は成功かと思います
防水と頑丈に作れば、実使用も可能かと思います
