ＰＩＣを使った簡易測定器の実験

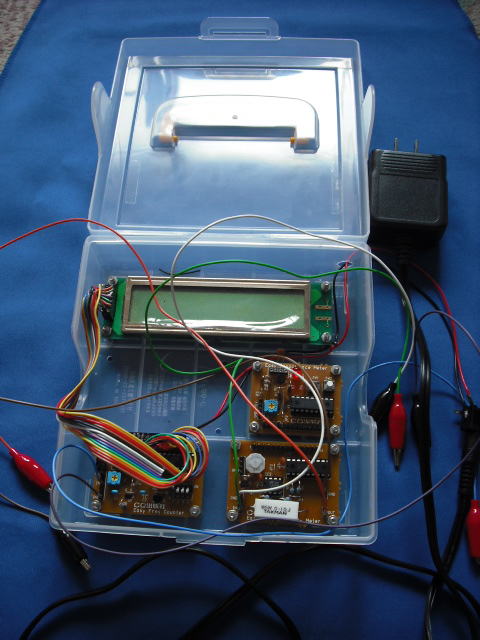

１００円ショップで購入した折り紙ケースに入れてみました
ＣＱ出版社から発行されている、下記基板付きシリーズのＰＩＣを使った簡易測定器を作ってみました
特に、パーツＢＯＸにあるコンデンサの容量を測定したいなと思ったことと、周波数カウンターに興味が
あったのと 部品点数が少なくて作れること興味がひかれました。
持ち運びできるように取って付きのケースに入れてます

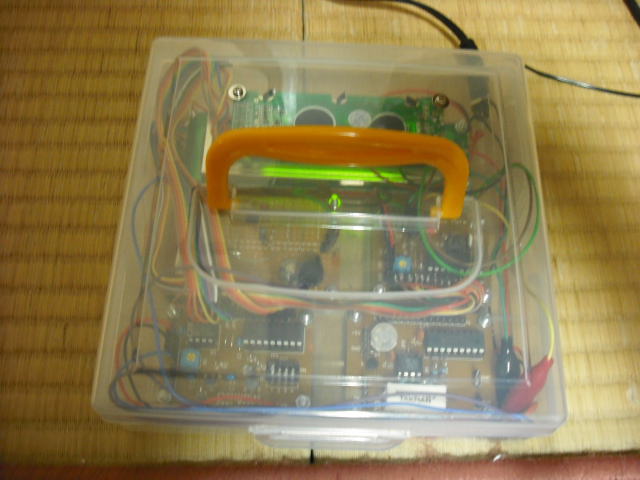

最終ケース組み込み写真

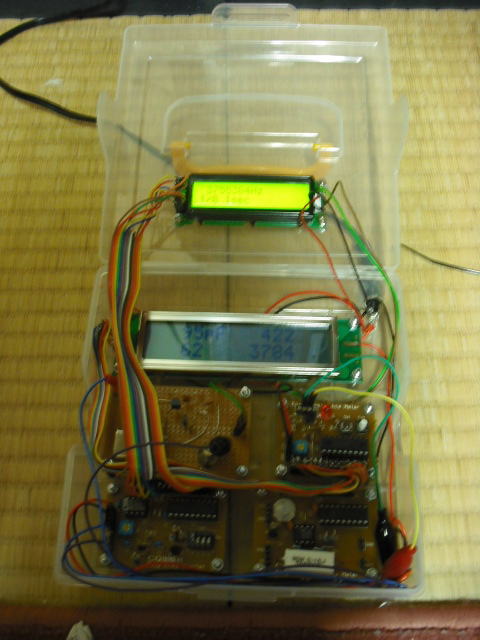

ケース組み込み途中
大型のＬＣＤにはバックライトがついていなかったので、小型のバックライト付きのＬＣＤを、ふた部分に組み込んで、周波数カウンタ用にし、大型ＬＣＤは容量計に接続しました。
配線はコネクタにしているので
差し替えることもできます
ついでに、カウンターを説明する入力ソースとして水晶発信器を、空いたスペースに組み込みました。
回路としては、ＣＱ誌の７月号のＣＷ送信機の回路を流用して、製作して見ましたは
結果は、うまく発振しましたので
そのまま、組み込んでいます
コレクタ側のコイルも適当にあったものを使ったのですが、問題なく発振したので、感激しています
ＣＱ出版社発行 プリント基板付き電子工作解説書シリーズ
ＩＳＢＮ９７８-４-7898-1256-6Ｃ3055 ２６００円（税別） 稲崎 弘次著

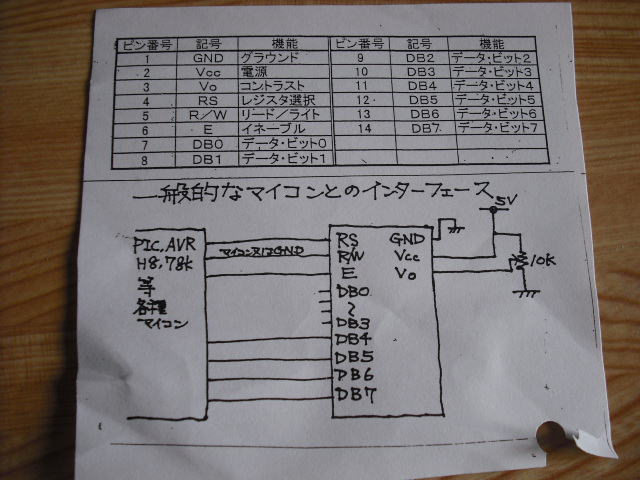

デジットでもらったＬＣＤの端子接続説明書

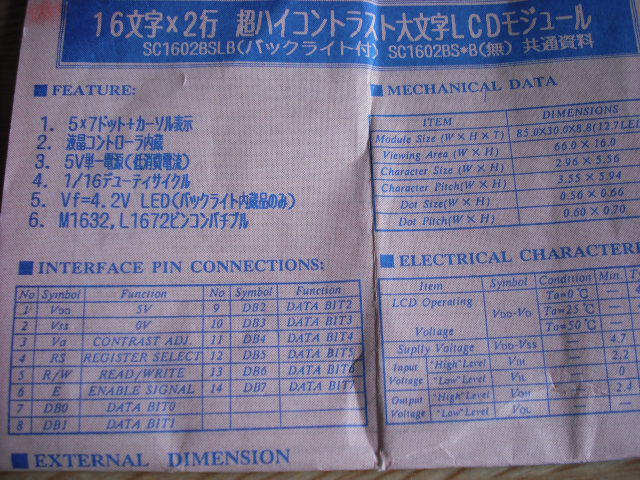

秋月のＬＣＤの説明書
筆者はたくさんのプログラムを公開していますので、該当のプログラムを探すのが大変です
そこで、直接目的のソフトへたどり着きやすいようにリンクを貼っておきました。
周波数カウンター

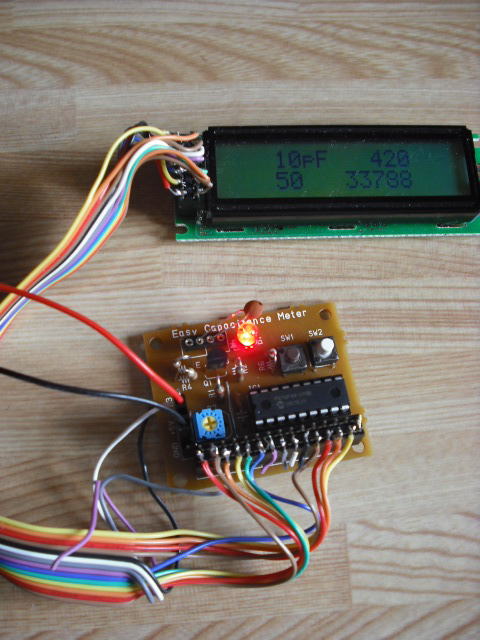

コンデンサ計
重要な注意点
入手が難しかったパーツ

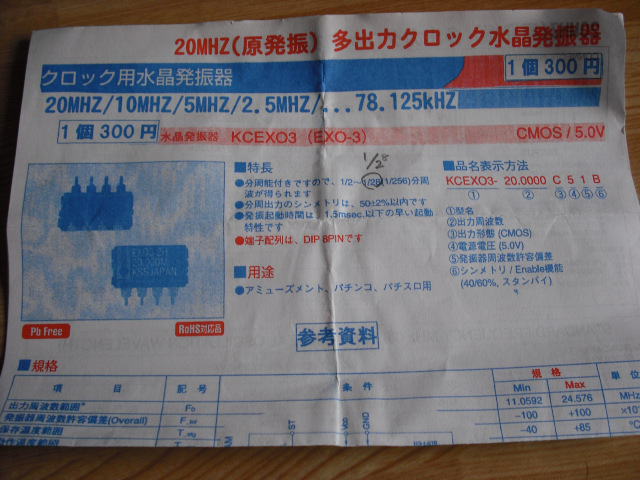

多出力クリスタル オシレータ ＥＸ０３ 20ＭＨｚ
プログラム発振器の説明書

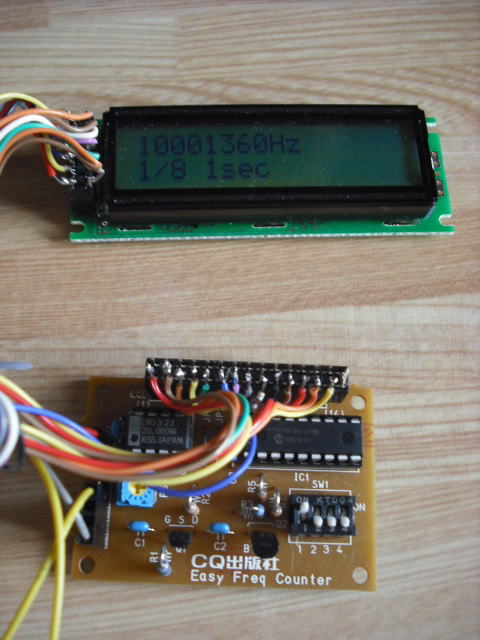

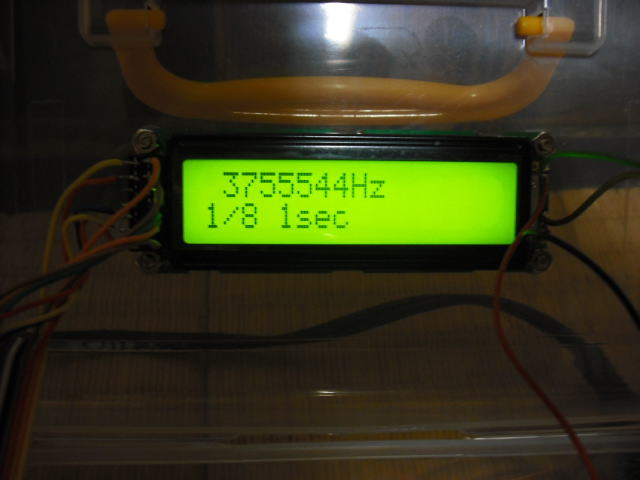

上の写真は3755.5ＫＨｚの水晶を発振させているところです
該当のソフトをダウンロード後、いくつかファイルができますので その中から
ｈｅｘファイルを探してください。
なお、ｈｅｘファイルには 不要なヘッダとフッタが付いていますので、メモ帳ソフト
などで削除して、純粋な１６進ファイルにしてから、焼付けソフトにロードしてください
ヘッダやフッタ付きでは、エラーになると思います
秋月のＬＣＤとデジットで購入したＬＣＤとは
１番ピンと２番ピンが逆になっていることに注意してください。 書籍に付属しているプリント基板は、デジットのＬＣＤ端子配列になっていますので、秋月のＬＣＤを使うときは、１番と２番を入れ替える必要があります
