短波受信２バンド化
　　　　改造！！

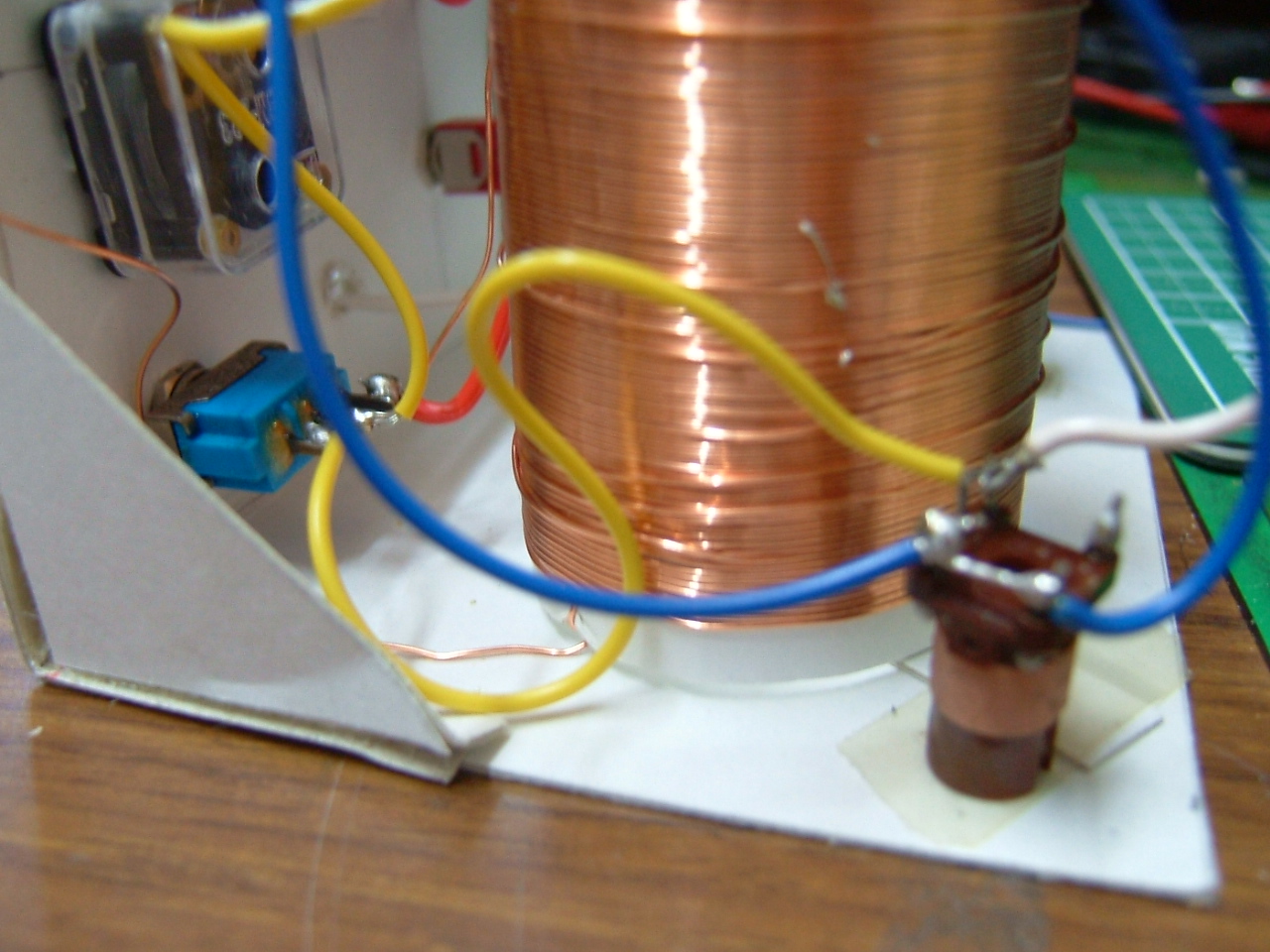

ここに短波受信用に
コイルを１個増設しました
　使用したコイルは
ＦＣＺ製の９ＭＨｚ用を使い、スィッチで中波と短波のコイルを切り替えました

　

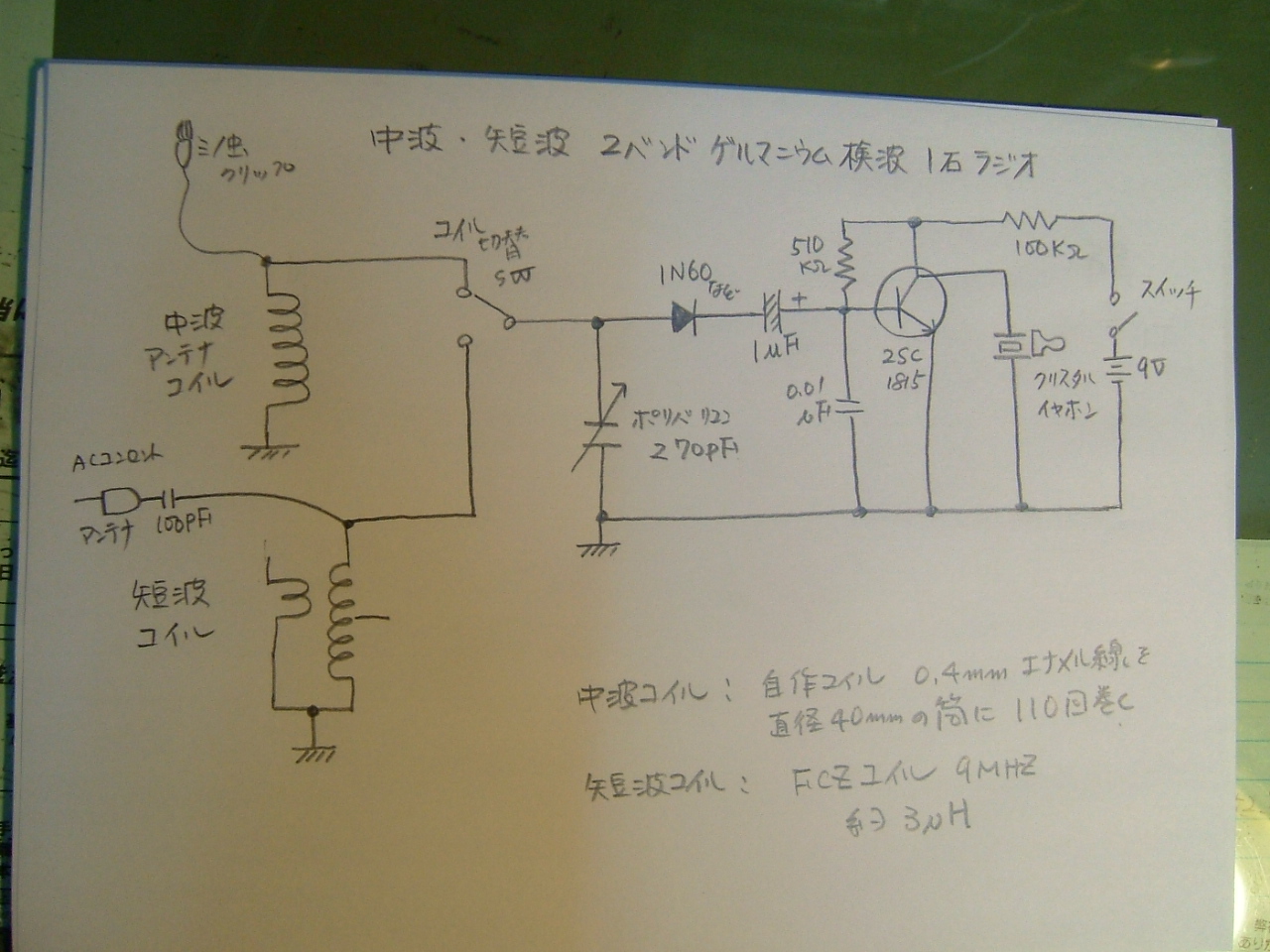

改造の配線図です

短波用のアンテナには　ＡＣプラグの片方を利用し、１００ＰＦ耐圧５００Ｖ程度の
コンデンサを入れて
電燈線アンテナを作りました

戻る

作った中波用のゲルマニウム検波１石ストレートラジオを、ちょっと改造して
短波を受信できるようにしました！！

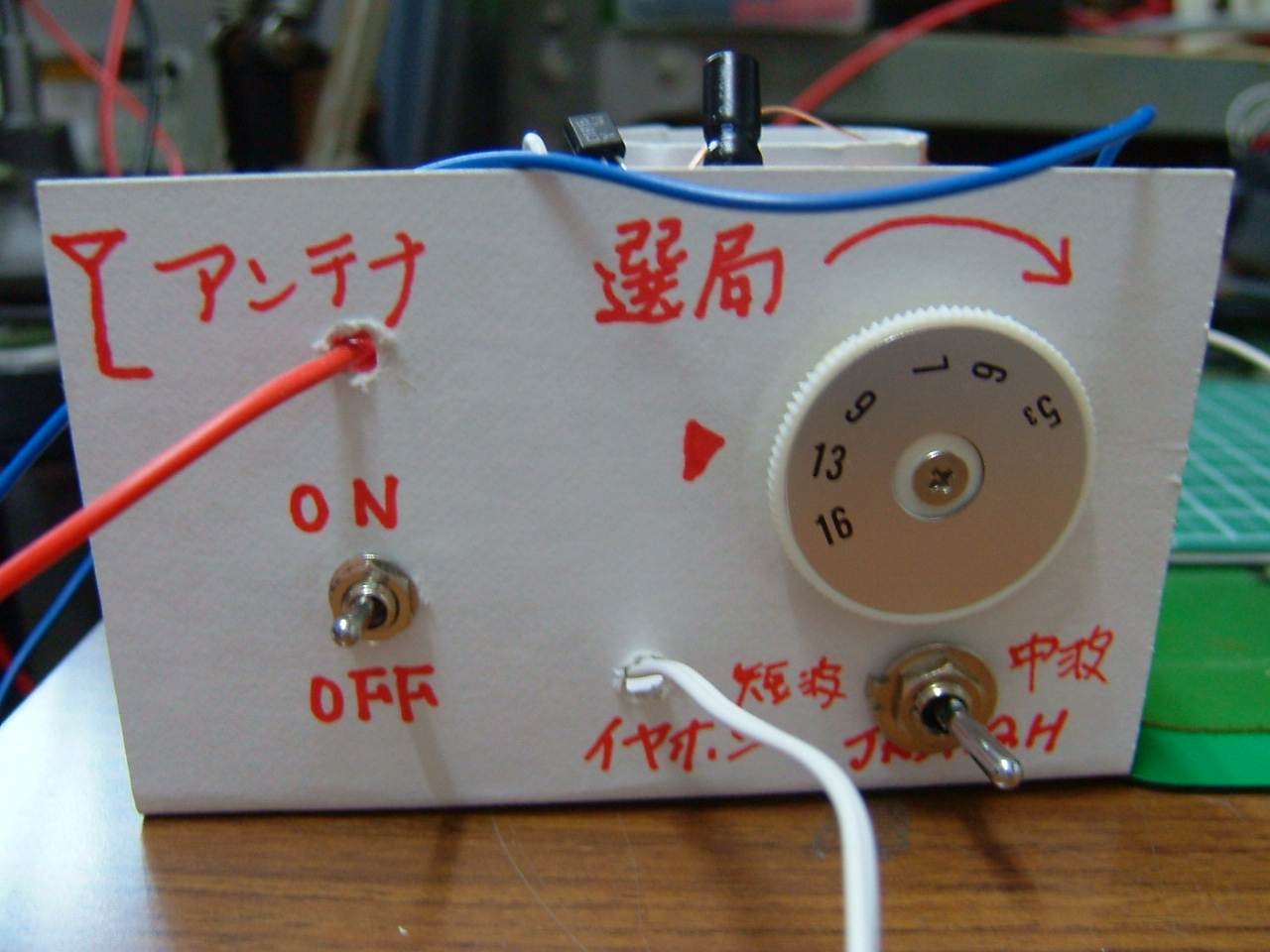

このように前面パネルに切り替えｓｗをつけました
