50MHz1/2λダイポールアンテナの製作・実験

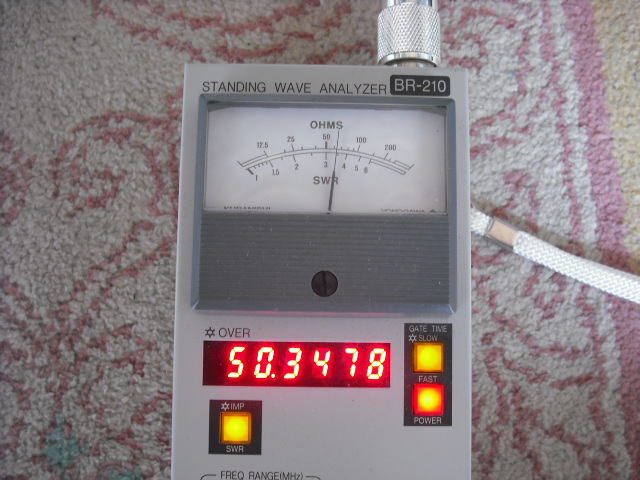

インピーダンス測定中　６０Ω強を示す

エレメントの長さを周波数

１．５ｍの時　　中心周波数　　46.9ＭＨｚ

４ｃｍカットして
146ｃｍの時　　中心周波数　　48.35ＭＨｚ

更に４ｃｍカット　
142ｃｍの時　　中心周波数　49.9ＭＨｚ

更に１ｃｍカット
141ｃｍの時　　中心周波数50.3ＭＨｚ　

エレメント短縮率　　本によれば　大体０．９５と記載があります

実際に製作してみたところ

　　　約５０Ｍ　　142ｃｍ/150ｃｍ＝0.947で　ほど0.95で合致

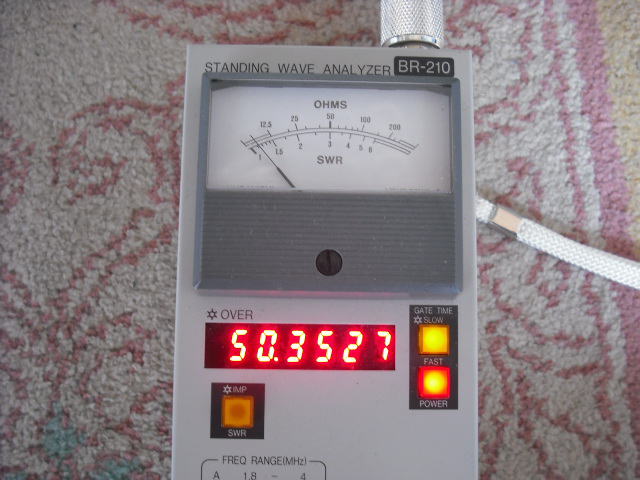

ＳＷＲ測定中　　１．２程度を示す

アンテナの基本、１/2波長のダイポールアンテナを作って見ました

室内での調整が可能な、50ＭＨｚで作ってみました

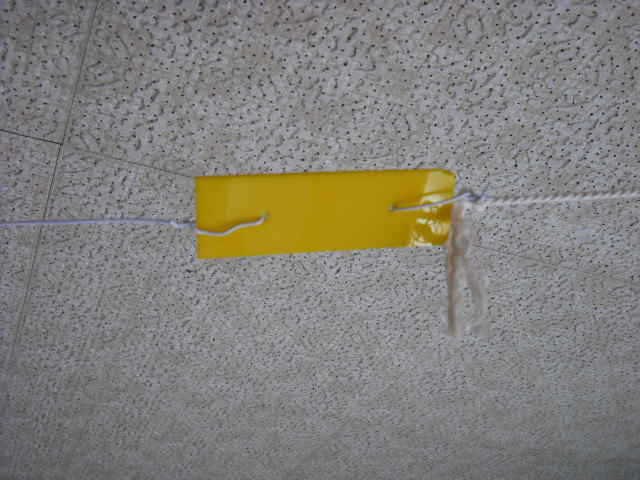

エレメント両端部分

１　部材　

　　　�@　アクリル板　切断して碍子代わりに　厚さ２ｍｍ
　　　�A　エレメント　カラーワイヤを利用　　　ホームセンタコーナンで購入
　　　　　　　　　　　　　＃１８（１．２ｍｍ）ｘ約１０ｍ　品番55523
　　　�B　綿ロープ　10ｍ　綿　ダイソーにて購入　品番ロープＮｏ．９
　　　�C　同軸ケーブル　５Ｄ２Ｖ適当な長さ
　　　�D　Ｍ型コネクター　ＭＰ５

３　エレメントの切り出し

　　　　　　取り合えず　１．５ｍ　２本切り出す　　λ＝300ｍ/50ＭＨｚ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1/2λ＝3ｍ

４　碍子への取り付け、ロープの取り付け、同軸ケーブルの半田付け

２　碍子の製作

　　　両端の碍子として　幅９ｃｍｘ高さ３ｃｍを２枚切り出し
　　　　　　　　　　　　　　　エレメントとロープを通すための穴を開ける
　　　　　　　　　　　　　　　左右２ｃｍ上から１．５ｃｍくらいに３ｍｍ、５ｍｍの穴を開ける

　　　給電部分の碍子　　幅９ｃｍｘ高さ6ｃｍを１枚切り出す
　　　　　　　　　　　　　　　エレメントを通す穴を左右２ｃｍ上から１．５ｃｍくらいに３ｍｍ
　　　　　　　　　　　　　　　左右３ｃｍ上から２ｃｍくらいのところに３ｍｍの穴を開ける
　　　　　　　　　　　　　　　左右４ｃｍくらいのところ、下から２ｃｍ、１．５ｃｍ、１ｃｍのところ
　　　　　　　　　　　　　　　同軸を止めるための穴を開ける

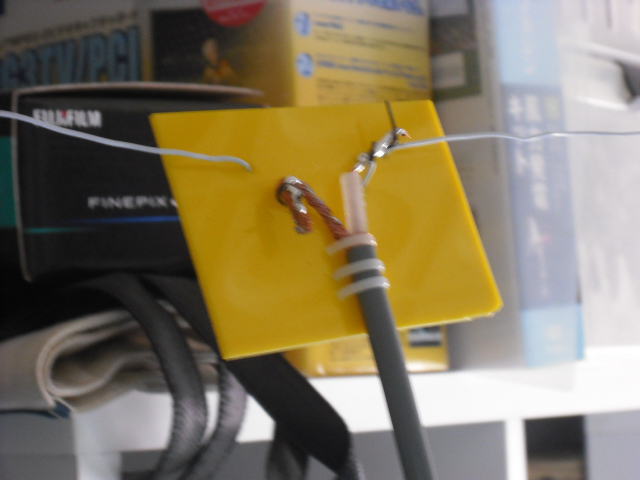

給電部分

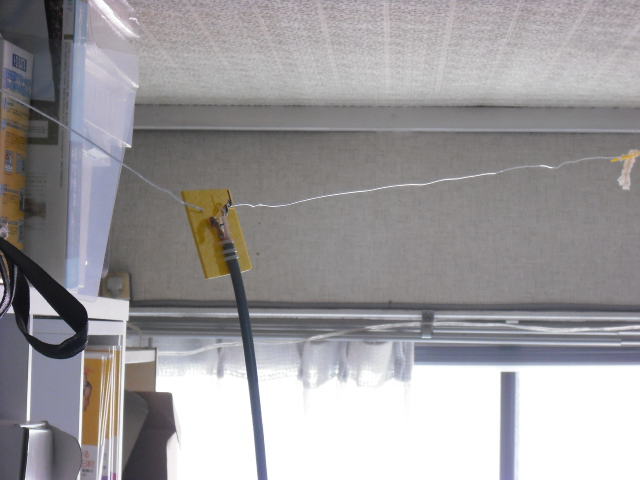

室内に設置してみたところ
