| ２１ＭＨｚツェップもどき アンテナの試作！！ |
|
試作結果 |
高く上げたＶ型ダイポールより、受信だけしか比較していませんが、Ｓが１から２、強く受信できました。 製作費１０００円程度のアンテナの方が 受信に関しては性能が良かったのには、 驚きました！！ |
部材  |
① １．２５ＳＱ撚り線８ｍ程度 ② アクリル板（碍子がわり） ③ 綿ロープ ５ｍ程度 ④ コイル製作用 エナメル線（手持ちの0.8ｍｍを２ｍ程度） ⑤ コイル用ボビン（スティックのりのふたを利用） ⑥５Ｄ２Ｖ ３ｍ程度 ⑦ Ｍ型コネクタ ⑧ 半固定トリマコンデンサ（２０ｐＦ） マルツ電波寺町で購入 ８７１円 ⑨防水用 タッパケース ⑩ゴムブッシュ ２個 |
| マッチング回路の製作 | １/2λの一方から給電するため、エレメントのインピーダンスが、５Ｋオーム程度と高く、同軸ケーブル５０オームとマッチングが取れないため、Ｌマッチと呼ばれるマッチング回路を挿入する Ｌマッチの計算式より 周波数を21.2ＭＨｚとして、コイル 3.8μＨ コンデンサ14.8ｐＦとなります 次に、コイルの巻き数を、アンテナシュミレーションソフトの空芯コイル製作で計算 線径0.8ｍｍ、コイルの直径20ｍｍ コイルの幅 15ｍｍ 密着巻きで計算 約１５．３回と計算されました コイルのボビンとして、スティクのりのふたが最適なので利用 |
| エレメント長の計算 | これも、上記のソフトを使って 1/2λ 7.07ｍと計算できます 短縮率0.95として、線長を6.72ｍと算出して、エレメントを作成 |
|
デッィプメータで   |

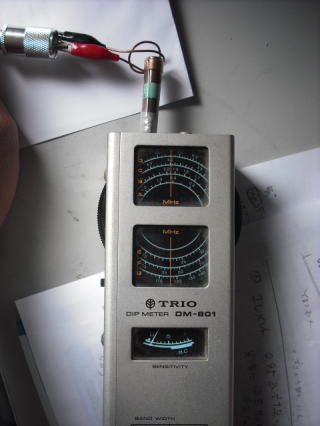

コネクタの先にワンターンコイルをつけて、ディップメータと結合 ダイヤルを回しディップ点をさがす 設置したところが、地上から低く 建物に一部触れているので、周波数が２５ＭＨｚあたりを示したため、エレメントの先端にさらに１Ｍ程度の線を つないでいます 左の測定値は エレメントを追加して 測定しています。一応２３ＭＨｚくらいに追い込めています |
| マッチング用のコンデンサ | 今回は実験のため、タイトタイプのトリマコンデンサを使いました。 ただ、このアンテナは、電圧給電という方法なので、コンデンサにかなりの高圧がかかるそうなので、本来は 同軸ケーブルを使った方が良いそうです 一応１０Ｗ程度なので、今のところは問題ありませんが |
 |
21.331MHz でＳＷＲ 1.5程度に収まっています |
 |
カップラにつないで調整したところ 進行波 １０Ｗ強 ＳＷＲはほとんど触れない程度を 示しました |
