夏休みも残り少ない８月２９日（土曜日）電波新聞社主催、でんでんタウン電子工作教室後援の
電子工作教室 日本橋振興組合開催を見学、お手伝いしてきました。
教材としては、久保 幸夫先生のホッチキスを使ったパッチンラジオ 低周波増幅１段付きでした
小さな子供たちにも、容易に作れるようにという配慮から、筆者が開発した、ホッチキスを半田付け
の代わりに使ったもので、良く考えられているなあと感心しました。
ただ筆者も、記事中で書いておられるように、半田付けに比べ、接触不良が多いのが難点です
私も、お手伝いしましたが、やはり接触不良は、多かったです。
配線を間違った場合、ホッチキスをはずしたりしているうちに、基板になっているダンボールの
ホッチキスをはずした穴が増え、新たにホッチキスを留めるスペースがなくなり、接触不良を多くすることになってしまいました。
先生も子供たちの作品の手直しをするのですが、ホッチキスを何度もはずしたり、留めたりするので
基板のボール紙がふにゃふにゃになってしまい手こずっておられました。
また アルミ箔なので、半田付けもしにくく、修理もしにくそうでした。
そこで、アルミ箔の代わり 半田付けが容易な銅箔テープを使って、作って見ました
銅箔テープなので、接触不良の箇所は半田づけができるので、修理、調整が
容易ではないかと思います。 また、家に持ち帰って半田付けの練習教材としても
使えると思います

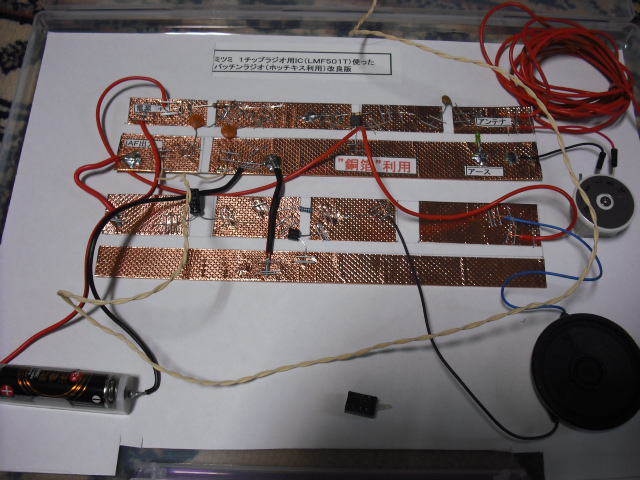

100円ショップで購入したＡ４ファイルボックスに入れたところです
上の基板がラジオ、下の基板がアンプ
部分です
赤い線はアンテナ線です
手前の小さな部品はスィッチです
聞かないときは電池が減らないように
スィッチをつけようと思いました
なお 全体で電流は２０ｍＡくらい流れますが、単３ １個で２５時間くらいは
聞けると思います。
単３が ５００ｍＡｈとして計算すると
戻る

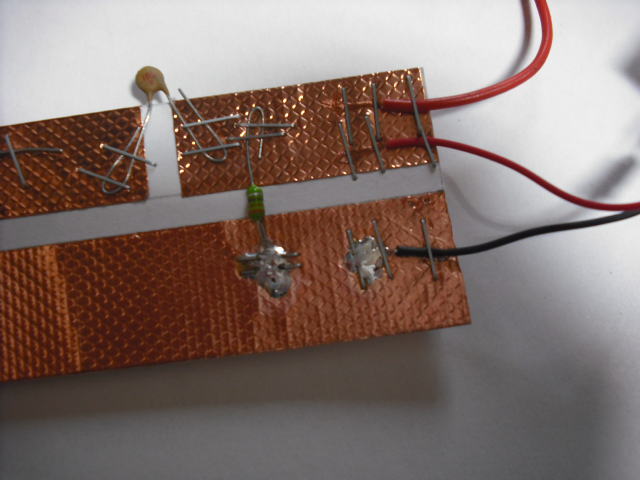

半田付けをしてみました部分の
拡大写真
更に、スピーカを鳴らすことができないかと、思いトランジスター1石で増幅し
スピーカを直結したところうまく鳴りましたので、基板化してケース入れました
スピーカを鳴らすと周りの人にもわかるので、完成の喜びも増えるのではないかと
思います

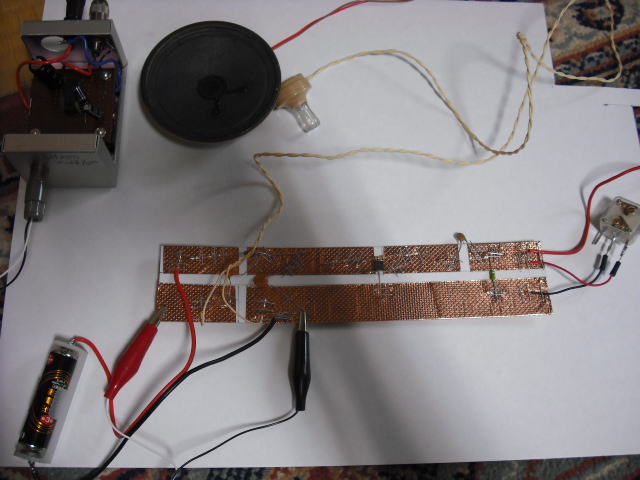

ラジオ全体写真

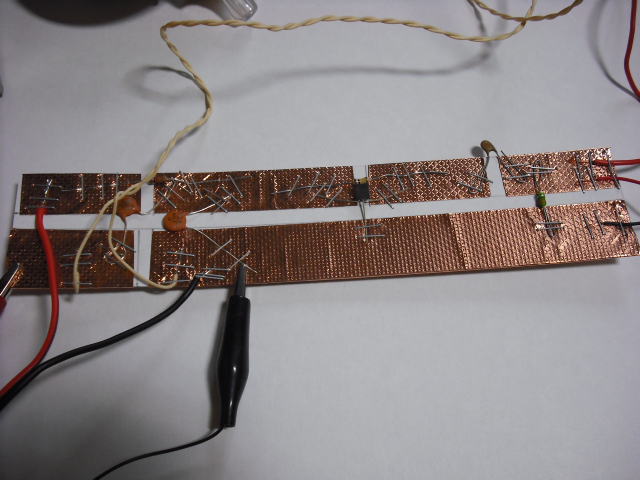

基板部分の拡大
電波新聞社発行 電子工作マガジン Ｎｏ３ 掲載
パッチンラジオ 追試！ アルミ箔を ”銅箔”に変更してみました！！

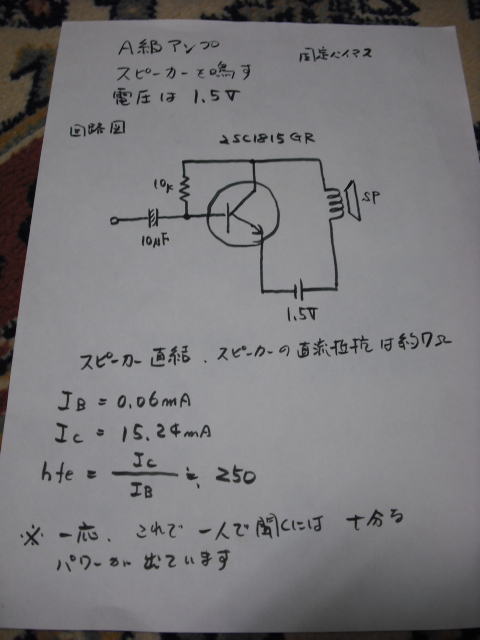

アンプの回路図です
ベース電流とコレクタ電流は実測値です
これからトランジスタの増幅率を計算すると 約２５０くらいです

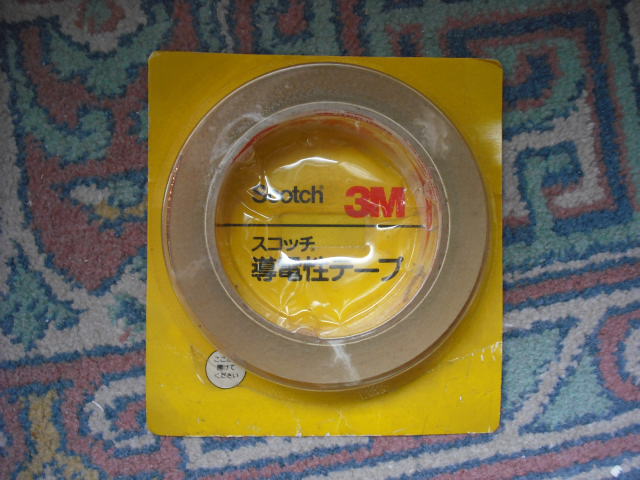

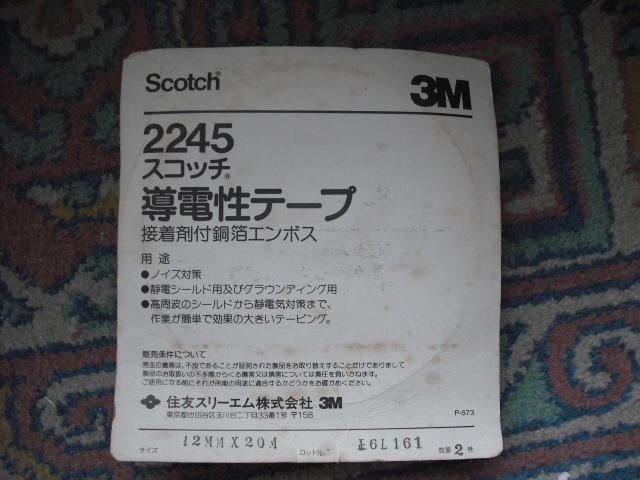

＊＊銅箔テープに関して＊＊
私が使ったのは、手持ちのスコッチ製の導電性テープですが
ケースメーカーのタカチからシールド対策製品として販売されています
幅２５ｍｍで２Mで1400円です 型番はCUS−25Tです ８ｍｍ、１３ｍｍ幅のものも
販売されています。また２０ｍものもあります
アンプの部分の配線 割付
